混凝土振捣棒结构组成图文解析

 混凝土振捣棒作为振捣器的组件之一，具有外形单一、操作简单的特点，其实该部件是由多个组件组成的，下面就为您详述。

    振捣棒按照直径划分为30mm、50mm、70mm三种，他们内部的结构组成也略有差异，下面就区分讲述：

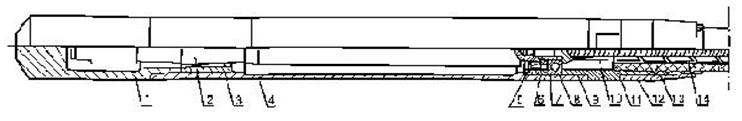

    30mm、50mm混凝土振捣棒的结构相同，是由14个部件组成的，具体部件如图：

    这14个编号分别对应的部件为：1、尖头；2、滚锥；3、滚道；4、套管；5、油封；6、油封座；7、垫圈；8、轴承；9、软管接头；10、软轴接头；11、挡圈；12、软管锥套；13、软管；14、软轴。

    70mm混凝土振捣棒是由12个部件组成的，具体部件如图：

    这12个编号分别对应的部件为：1、尖头；2、滚道；3、套管；4、滚锥；5、油封座；6、油封；7、轴承；8、软轴接头；9、软管接头；10、软管锥套；11、软管；12、软轴。
